2.1學習的目的
能夠使用123D_Design製作出具有一定尺寸的基本實體結構。學會使用拉伸等一些簡單的命令。學會對實體進行修飾。同學們，看到上面我們的創意銘牌了吧？你想擁有自己想法的銘牌嗎？讓我們一起來動手創作一個全世界只屬於我們自己的銘牌吧。
2.2 銘牌的製作

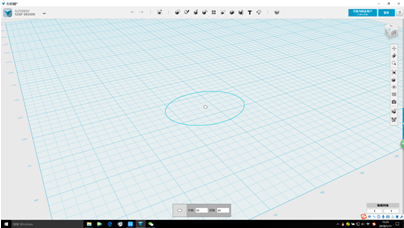

1、打開桌面上123D_Design圖示
，打開軟體後，在工具列內找到橢圓的圖示
，建立一個長軸為50，短軸為40的橢圓形。如圖2-1所示
，打開軟體後，在工具列內找到橢圓的圖示，建立一個長軸為50，短軸為40的橢圓形。如圖2-1所示
圓2-1
2、點選所選中的橢圓形後，橢圓形會出現設置鍵，並點選設置鍵中的拉伸，填寫需要拉伸的高度為5。如圖2-2所示
圓2-2
2.3 銘牌的組合

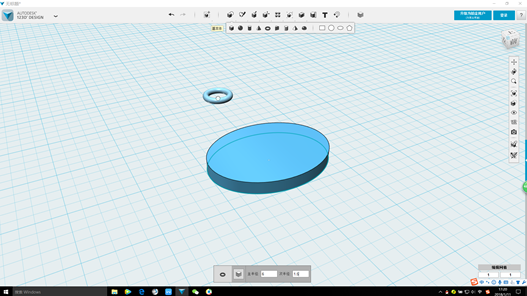

1、在工具列基本體內點選圓環體，並建立主半徑為6，次半徑為1.5的圓環體。如圖2-3所示
圓2-3

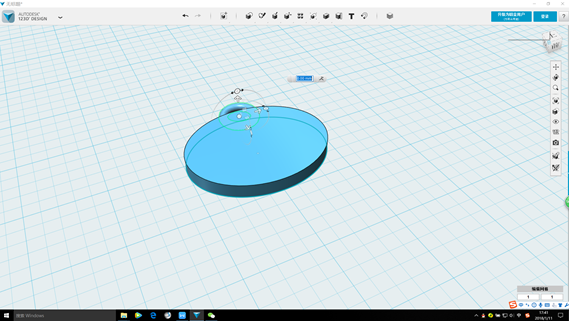

2、點選圓環體後，點擊設置按鈕後，選擇點擊移動，並將圓環體移動到與橢圓體相交一半的位置。如圖2-4所示
圓2-4

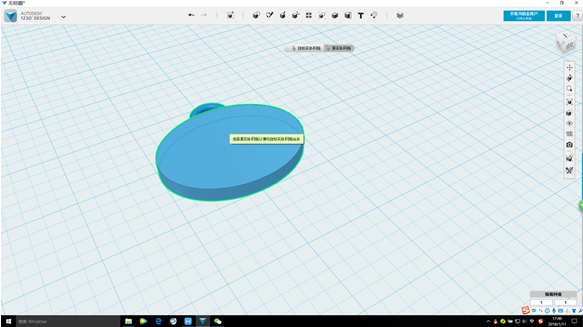

3、點擊工具列內合併，並點選合併後選擇目標實體/網格後，選擇所需要合併的物體後，在點擊工具列內的合併。如圖2-5所示
圓2-5
2.4加入個性化字體

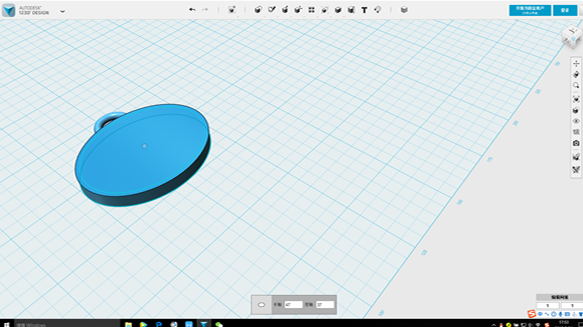

首先在工具列基本體內，點選橢圓形，並在橢圓體上建立一個長軸為47，短軸為37的橢圓形。如圖2-6所示
圓2-6

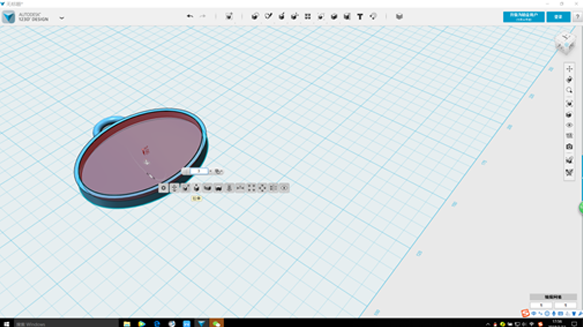

2、點擊新作的橢圓形後出現設置按鈕，點選設置內拉伸，並將數值填寫為3。如圖2-7所示
圓2-7

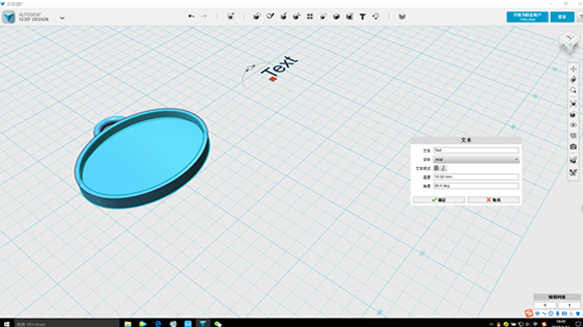

2、點選工具列內文本，然後按兩下畫圖區，會出現如圖2-8所示。
圓2-8

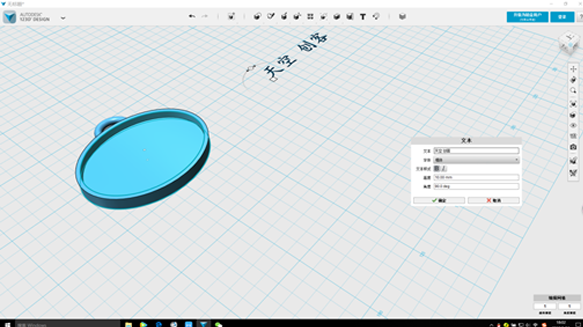

3、在下圖文本處填寫上“天空創客”或者自己喜歡的名字，並將字體更改為楷體，文本樣式可以加粗，字體可按照自己製作的銘牌大小，放大或縮小。如圖2-9所示
圓2-9

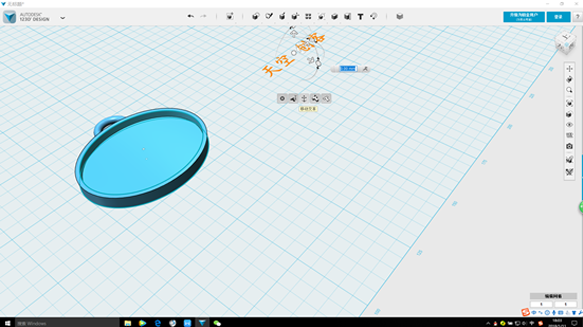

4、點擊編輯完的字體，出現設置按鈕，點擊設置內移動文本，將文本移動到所製作的銘牌上面。如圖2-10所示
圖2-10

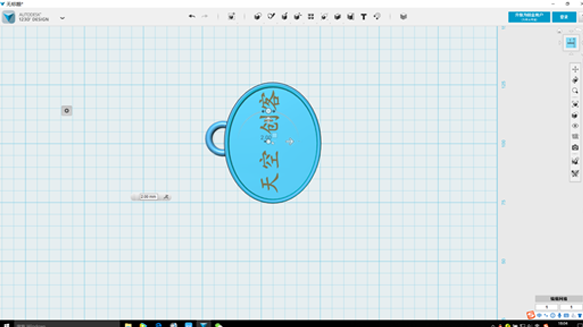

5、如視角不夠清楚，可點擊右上角的視角轉換的“上”，俯視視角，將字體移動到銘牌的正中間，並將字體拉到與牌表面一樣的高度。如圖2-11所示
圖2-11

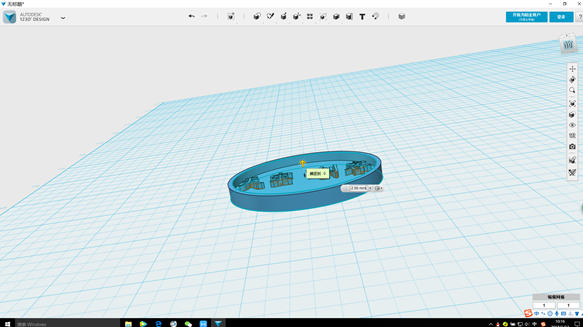

6、將文本按照圖2-11所示放置好後，點擊設置中的拉伸文本，將文本拉伸為2。如圖2-12所示
圖2-12

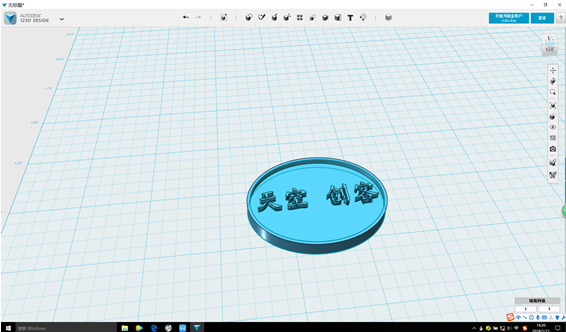

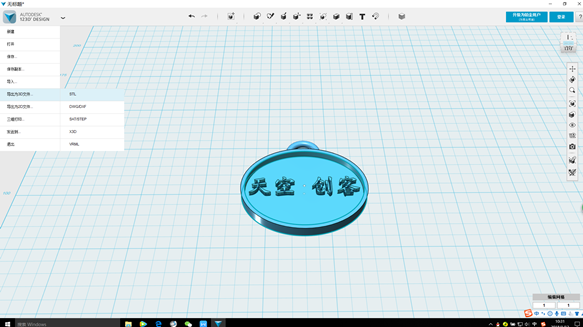

7、拉伸完成後，銘牌就完成了。可點選左上角，選擇匯出為3D檔內的STL檔。如圖2-13所示
圖2-13

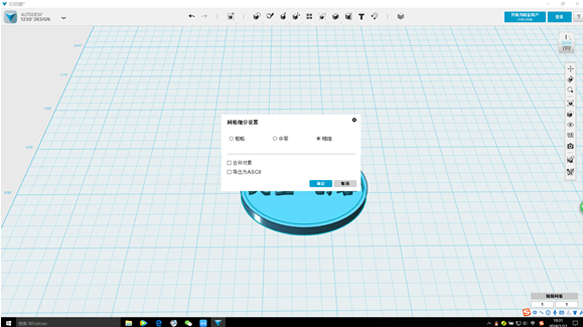

8、點擊STL檔後，軟體會出現網格細分設置的對話方塊，選擇精細後，確定完成。如圖2-14所示
圖2-14

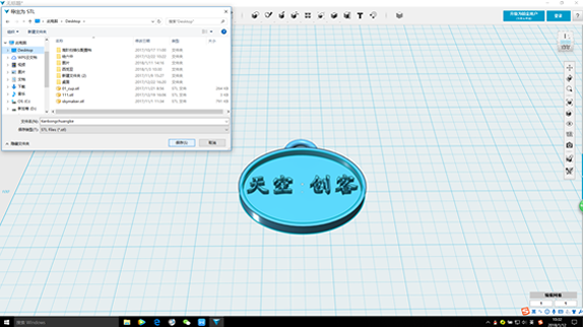

9、點擊確定後，會出現匯出為STL檔的對話方塊，保存的檔案名稱可自己命名。如圖2-15所示
圖2-15

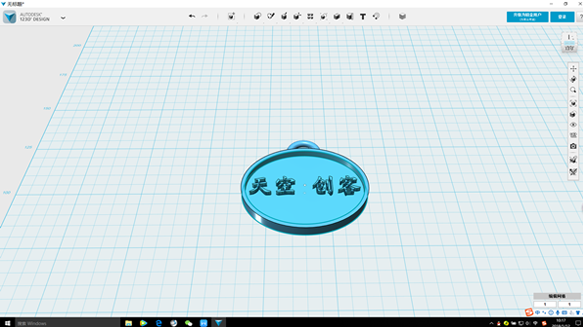

10、這樣，一個簡單的小銘牌及完成啦！我們一起動手做一下吧！
圖2-16
