第五章 自製儲物盒
![天空科技_教材_高級-自製儲物盒02_180616.png 天空科技_教材_高級-自製儲物盒02_180616.png](https://pic.pimg.tw/skymaker/1529771251-1829860654.png)
2、學會如何切割實體,等命令。
3、學會投影的命令。

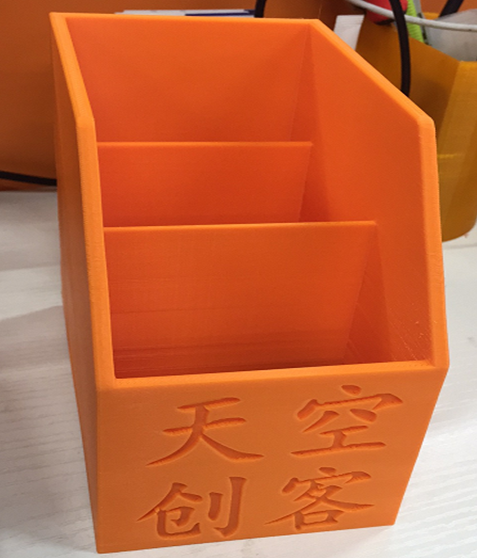

同學們,讓我們一起來動手創作一個全世界只屬於我們自己的儲物盒吧!
圖5-1
![天空科技_教材_高級-自製儲物盒04_180616.png 天空科技_教材_高級-自製儲物盒04_180616.png](https://pic.pimg.tw/skymaker/1529771251-3017002959.png)
![天空科技_教材_高級-自製儲物盒05_180616.png 天空科技_教材_高級-自製儲物盒05_180616.png](https://pic.pimg.tw/skymaker/1529771251-4020488438.png)
圖5-2

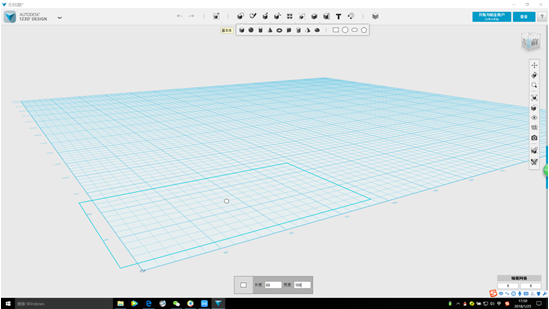

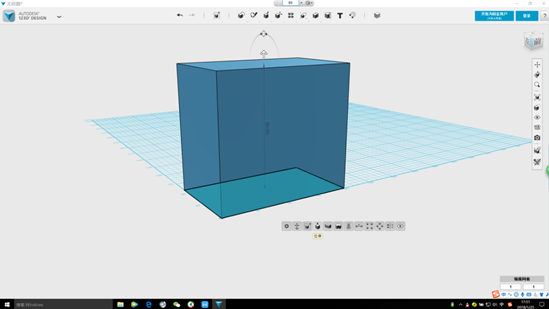

2、點擊矩形中間位置,出現設置按鈕,選擇設置內拉伸,並將高度設置成90。如圖5-3所示
圖5-3

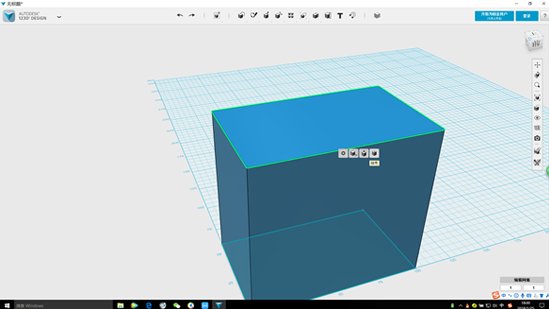

3、點擊長方體的上表面,然後點擊長方體下部邊線後,再點擊內部,由長方體內底部向內偏移。如圖5-4所示
圖5-4
4、接上,向將抽殼的內側厚度改為3mm,就會顯示出邊厚為3mm的小盒子出現,如圖5-5所示
圖5-5

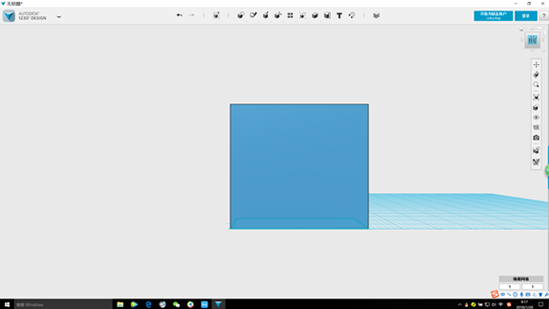

5、將右上角的視圖,改為前。如圖5-6所示
圖5-6

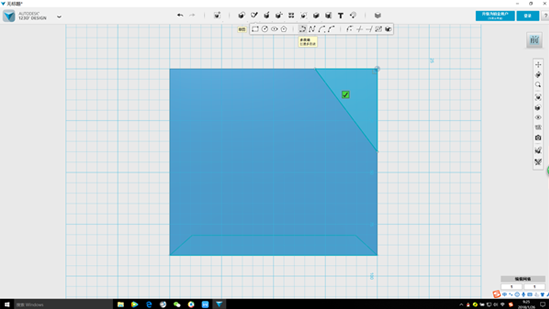

6、在同上的視圖內,點擊工具列草圖內多線段,在沿長方形的右上角邊線,建立一個橫長為30,豎長為40的三角形。如圖5-7所示
圖5-7

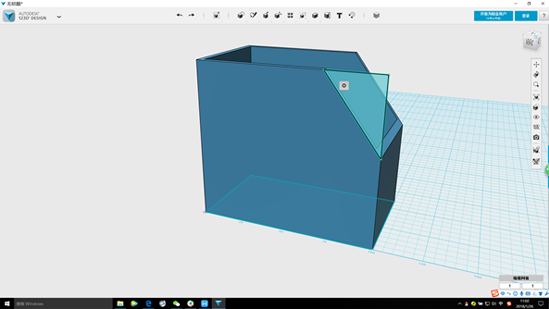

7、將視角轉換為前上右的頂角,點擊畫好的三角形,點擊設置內拉伸。如圖5-8所示
圖5-8

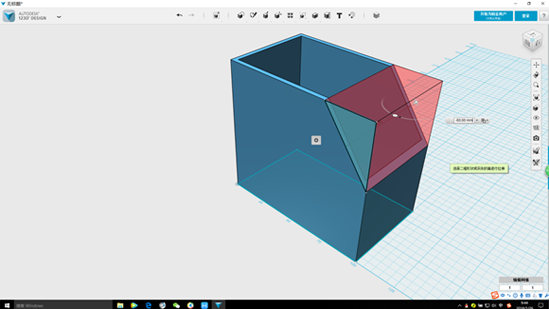

8、點擊拉伸後,輸入數值-60,將三角形反向拉伸60mm,等於將長方體盒子,切掉一個三角形的邊角。如圖5-9所示
圖5-9

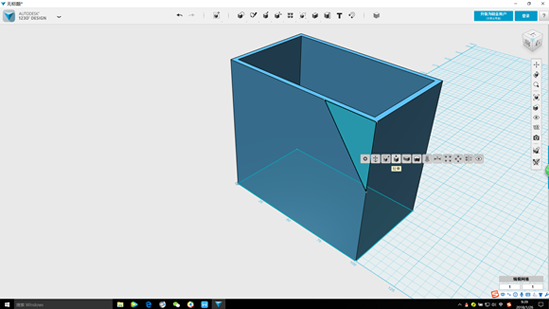

9、點擊三角形,然後按鍵盤上“delete”鍵,將剩餘草圖刪除掉。如圖5-10所示
圖5-10

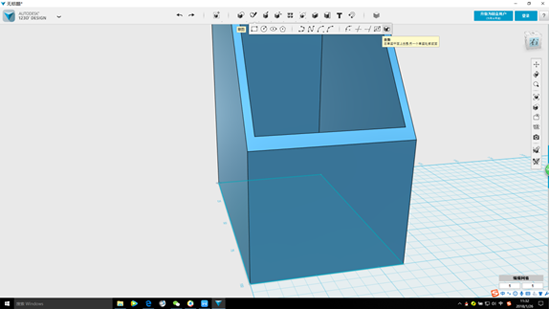

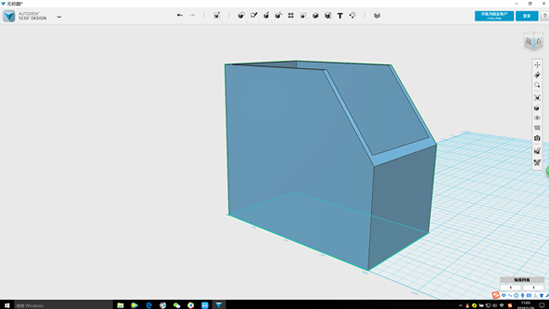

10、這樣一個儲物盒的大體輪廓就畫出來了。如圖5-11所示
圖5-11

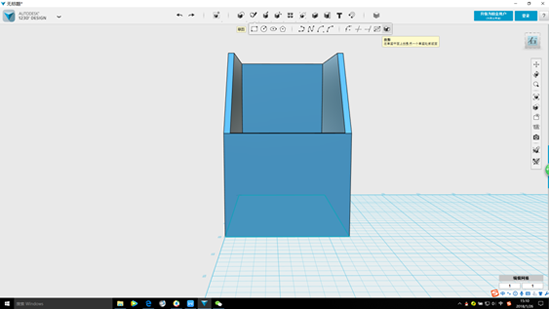

11、點擊工具列草圖內的投影,並將視圖調整為右視。如圖5-12所示
圖5-12

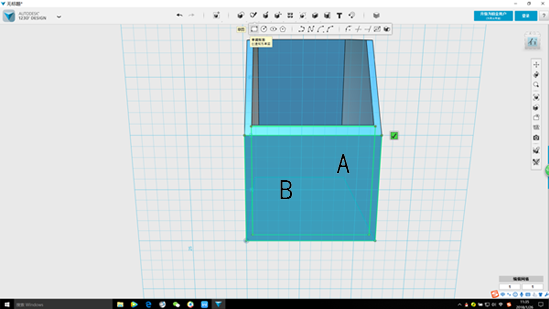

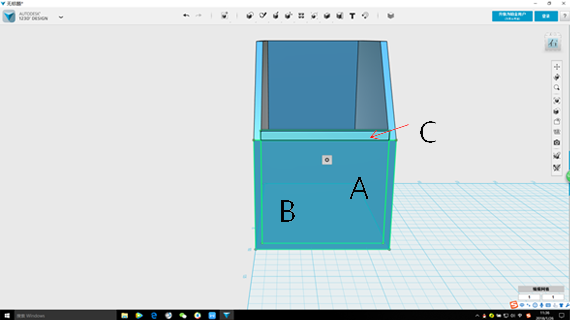

12、將A面作為投影基準面,並點擊A面區域位置,如圖5-13所示
圖5-13

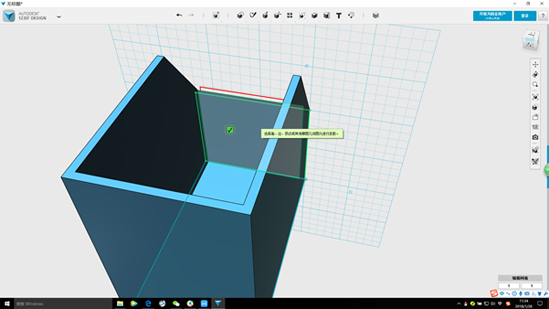

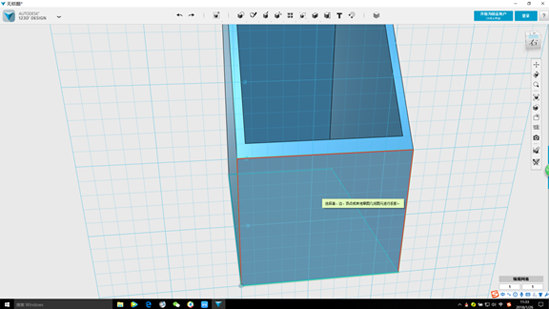

13、選擇右上角視圖角度,並點擊B面區域。如圖5-14所示
圖5-14
14、A,B兩面投影完成後,點擊工具列草圖內矩形。如圖5-15所示
圖5-15
15、建立C區域與切除斜面為基準的小長方形,如圖5-16所示
圖5-16

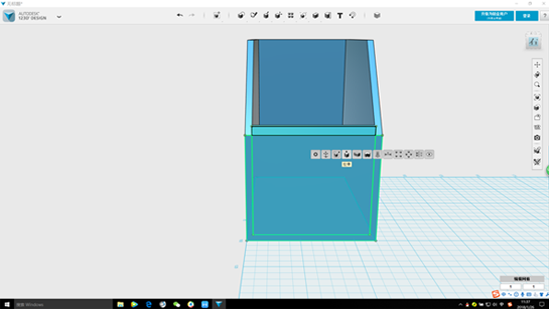

16、點擊長方形設置內拉伸,如圖5-17所示
圖5-17

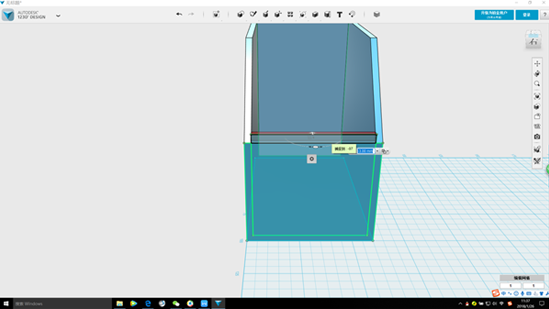

17、向內拉伸3mm,如圖5-18所示
圖5-18

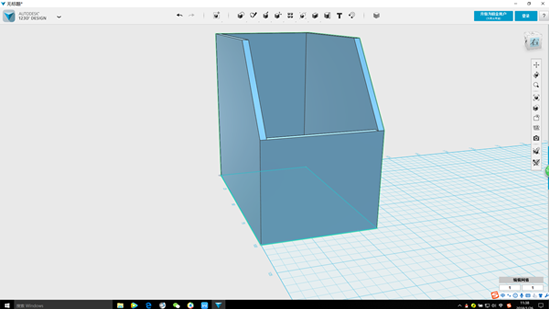

18、這樣一個個性化的儲物盒的輪廓,就展現在我們大家面前啦。如圖5-19
圖5-19
圖5-20
2、點擊切面的外表面,並點擊內表面的輪廓圖。如圖5-21所示D
圖5-21

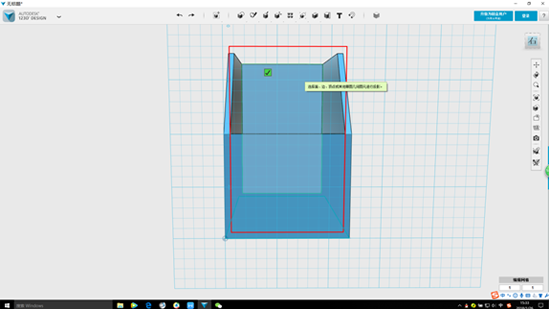

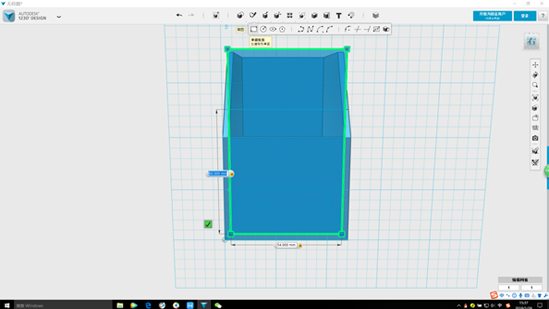

3、然後點擊工具列草圖內矩形,畫出寬為54,高為60的矩形。如圖5-22所示
圖5-22
4、點擊上方很色的橫線,並點擊delete鍵。如圖5-23所示
圖5-23

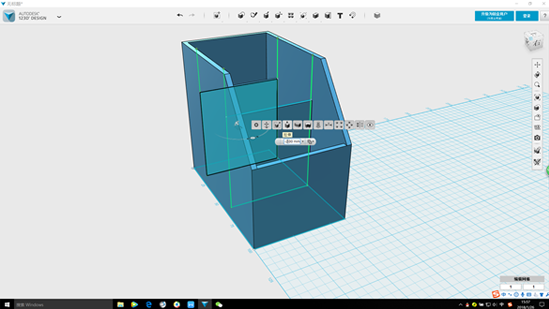

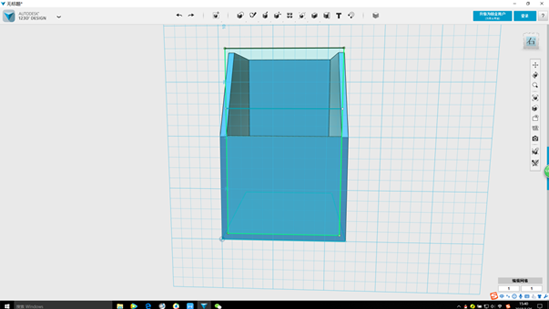

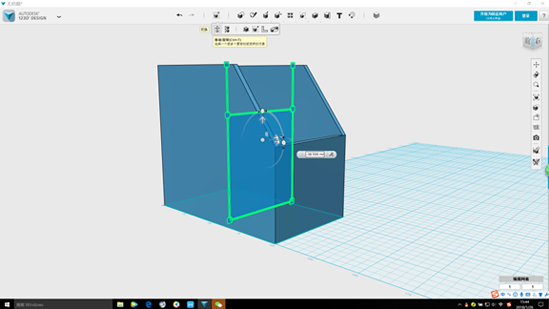

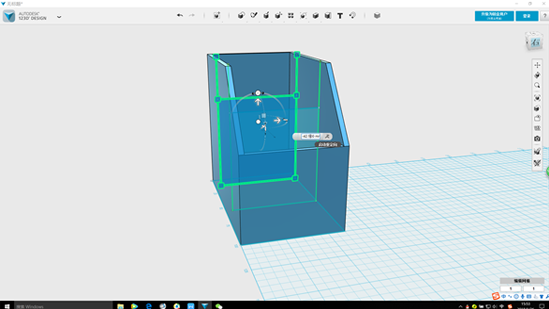

5、點擊投影好的隔板,並點擊移動,向內移動38.5mm。如圖5-24所示
圖5-24
6、接著製作後方的隔板,需選中移動的隔板,在鍵盤上按Ctrl+C(複製)再接著按Ctrl+V(粘貼)。如圖5-25所示
圖5-25

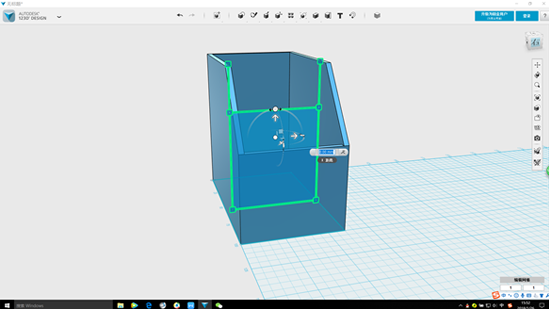

7、移動粘貼後的隔板,向內移動42.5mm。如圖5-26所示
圖5-26

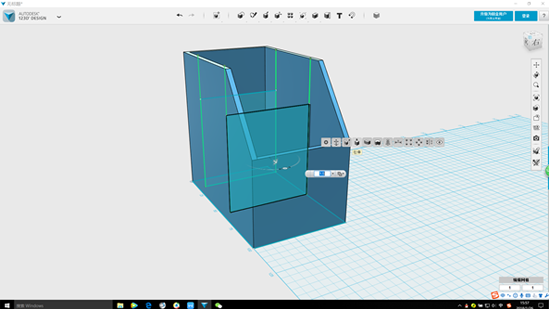

8、點擊建立好的外隔板,右擊設置內拉伸,向外拉伸2mm。如圖5-27所示
圖5-27
9、同上,點擊內隔板,並把內隔板向內拉伸1.5mm,如圖5-28所示
圖5-28

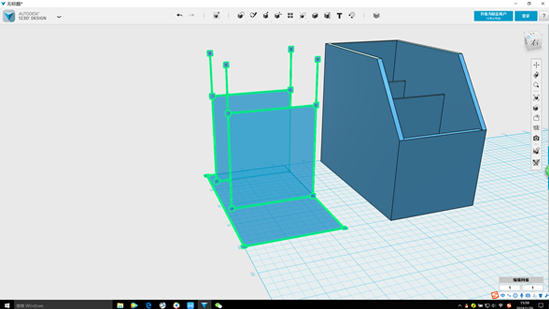

10、移動製作好的儲物盒,選中原草圖,在鍵盤上點擊“delete”,如圖5-29所示
圖5-29
11、這樣一個儲物盒的整理輪廓就製作完成啦!
圖5-30
圖5-31

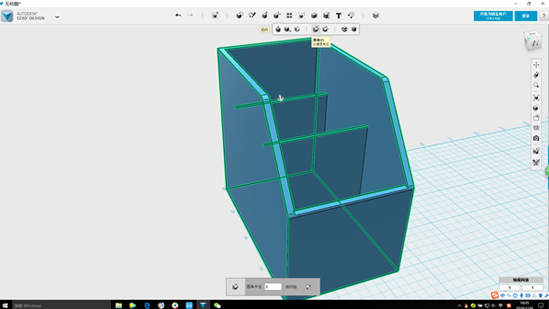

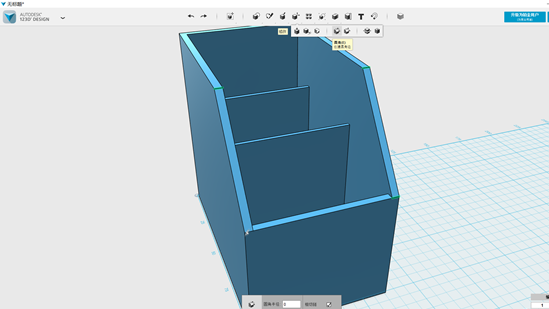

2、同上點擊圓角命令,並分別選擇儲物盒的各個邊角,將各個邊角倒成半徑為0.5MM的圓角。如圖5-32所示
圖5-32

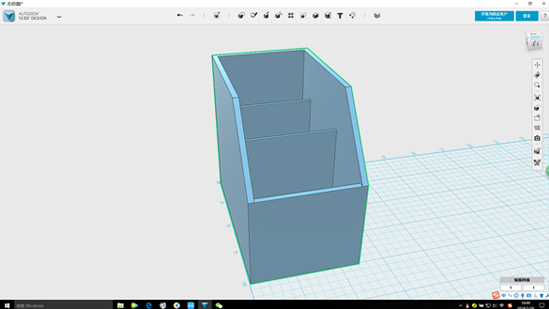

3、這樣一個非常有創意的儲物盒就製作OK啦!
圖5-33

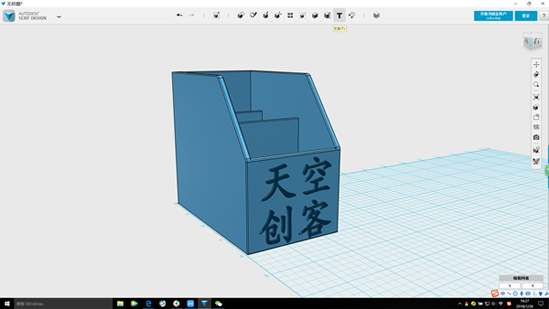

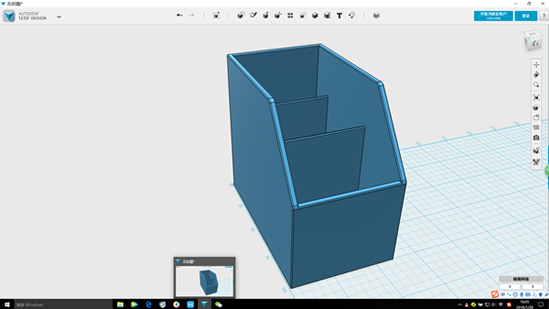

4、如有同學還想加上自己的名字,可點擊工具列內文本,將需要添加的字體,添加上去,如圖5-34所示
圖5-34
將自己精心製作的儲物盒用3D印表機列印出來,放一些筆,橡皮或者小工具之類,現在再也不用擔心一些小工具找不到了,因為有儲物盒可以放置她們啦!讓我們一起來動手畫出自己製作的儲物盒吧!
