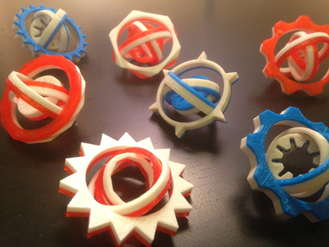

第七章 自製創意陀螺儀
圖7-1
7.1學習的目的
2、學會偏移等一些簡單的命令。
3、學會對實體進行修飾。
7.2 陀螺儀主部件的製作

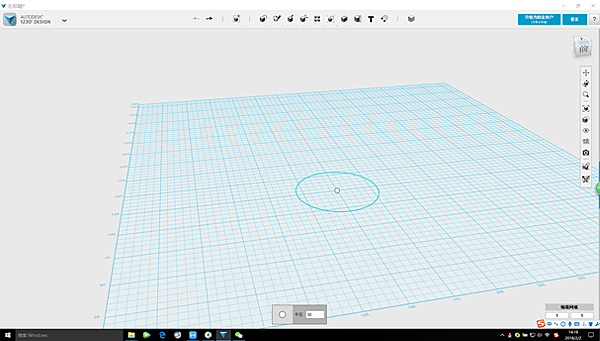

，打開軟體後，在工具列內找到圓形的圖示
，建立一個半徑為50的圓形。如圖7-2所示
圖7-2

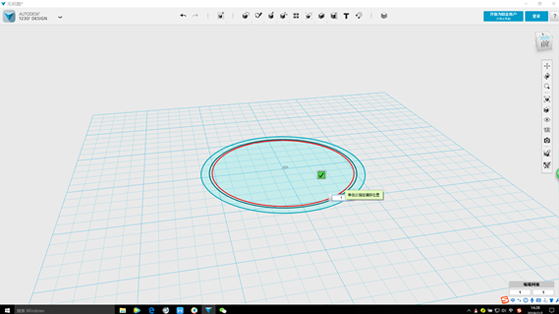

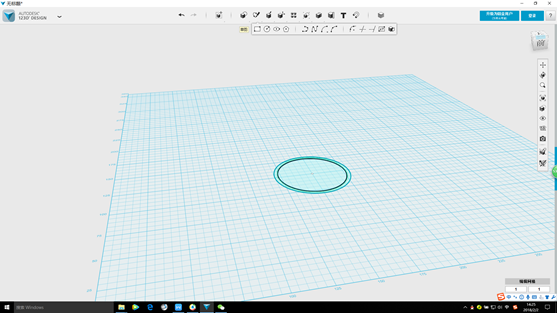

2、建立好圓形後，點擊工具列草圖內偏移“
”，將圓邊框向內偏移2.5mm ，建立圓環。如圖7-3所示
圖7-3
3、同上，點擊工具列草圖內偏移“”，將圓內邊框向內偏移1mm ，建立兩圓環之間的間隙。如圖7-4所示
圖7-4

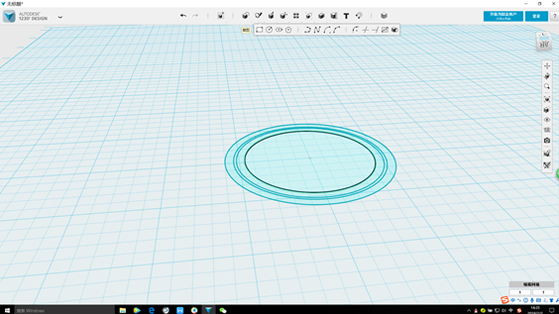

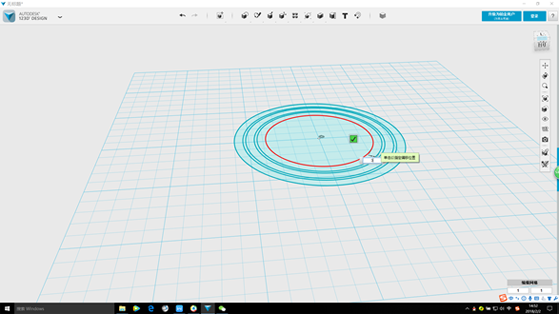

4、建立完圓環間隙後，需再建立圓環，同第二步驟，建立偏移為2.5mm的圓環。如圖7-5所示
圖7-5
5、建立完圓環間隙後，需再建立圓環，同第三步驟，建立偏移為1mm的圓環間隙。如圖7-6所示
圖7-6
6、同理，建立再向內偏移2.5MM的圓環。如圖7-7所示
圖7-7

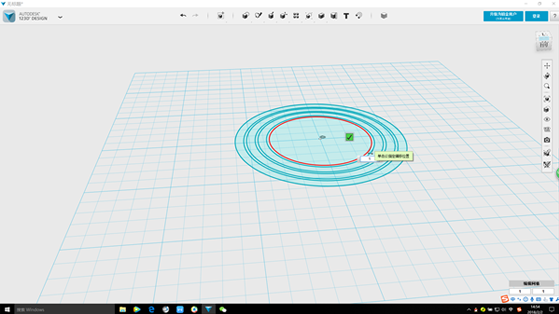

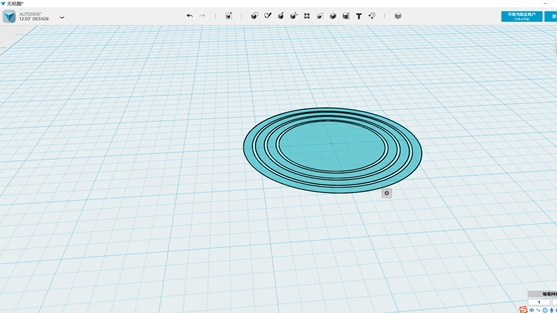

7、同理，再建立向內偏移1mm的圓環間隙。這樣平面圓環大體結構，就建立完成了。如圖7-8所示
圖7-8
8、然後按住“Ctrl”鍵，點擊建立好的圓環和最裡面的圓。如圖7-9所示
圖7-9

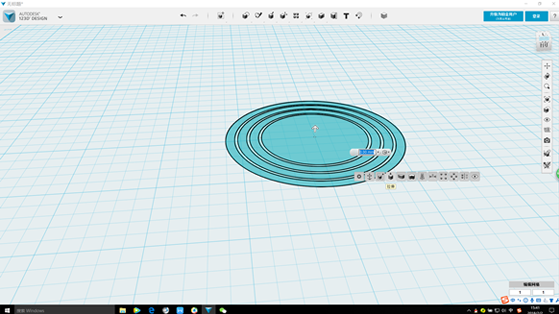

9、點擊設置按鈕內拉伸，將圓環拉伸6.5mm。如圖7-10所示
圖7-10

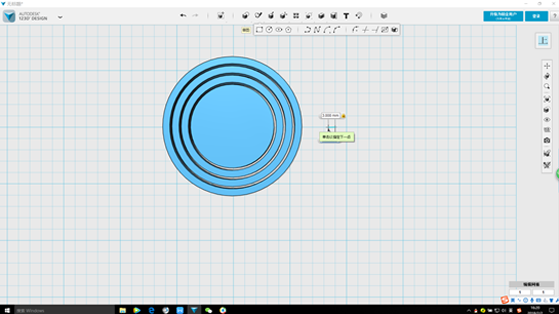

10、將視圖轉化為前下，按下“Ctrl”鍵選中底部畫不出的圓環，並按下“delete”鍵，刪除草圖。如圖7-11所示
圖7-11

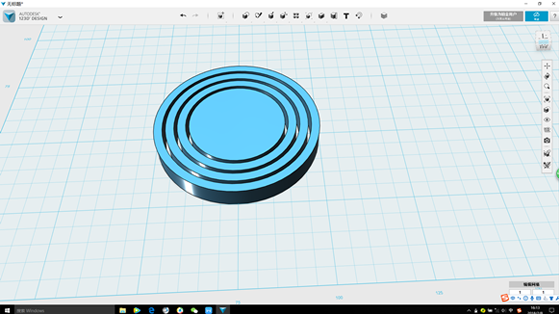

11、這樣陀螺儀的主部件，就被我們畫出來了。如圖7-12所示
圖7-12
7.3陀螺儀中間連接件的製作
1、將視圖調整為上視圖，點擊工具列草圖內多線段，建立一個長為3mm，高為3mm的三角形。如圖7-13所示
圖7-13
2、點擊工具列構造內旋轉，將以整個三角形為輪廓，以下邊為軸旋轉360度,形成一個小的圓錐形。如圖7-14所示
圖7-14

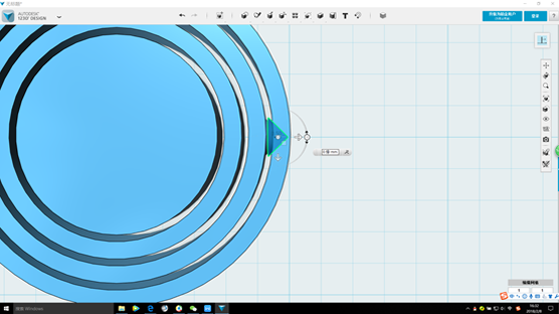

3、然後點擊圓錐選，並將小圓錐移動到兩圓環間隙中，使圓錐邊緣貼住內圓環。如圖7-15所示
圖7-15

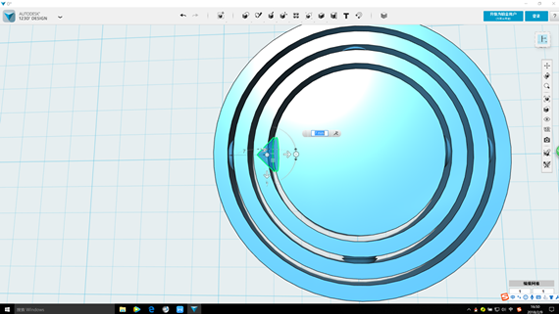

4、點擊圓錐，並按下“Ctrl+C和Ctrl+V”複製和粘貼，將複製後向右移動0.5mm。如圖7-16所示
圖7-16

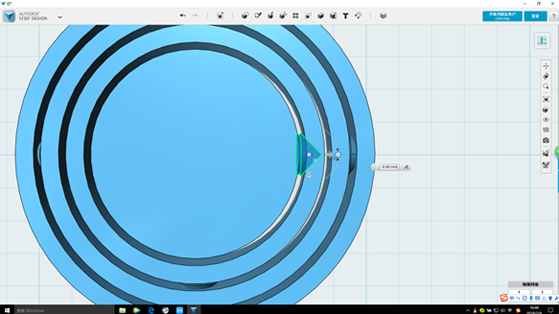

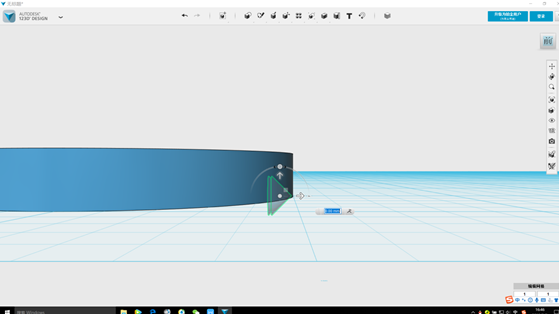

5、將右上角視圖改為前視圖，選中圓錐，將圓錐移動3.25mm,到圓環中間位置。如圖7-17所示
圖7-17

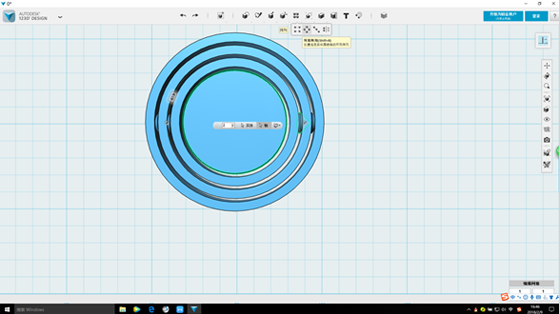

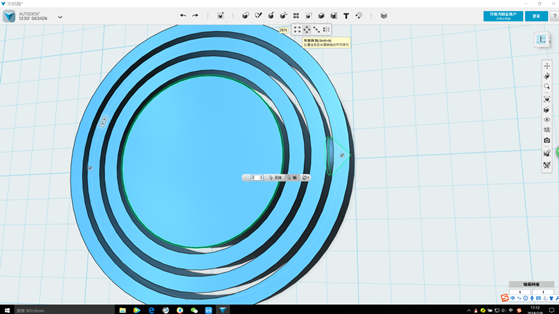

6、選中兩圓錐，並點選工具列陣列內環形陣列，並選擇內圓環邊為軸，數量改為2。如圖7-18所示
圖7-18

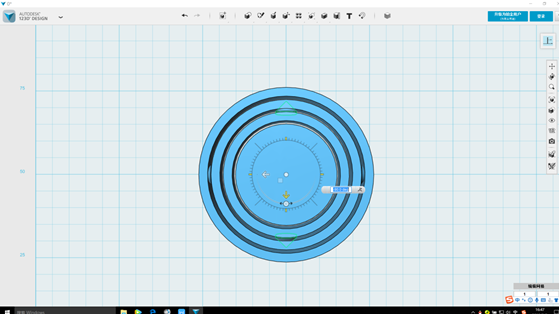

7、同理，將視圖轉化為前視圖和後視圖，分別將圓錐移動到圓環中間位置。如圖7-19所示
圖7-19
8、並同第六所述，圓環陣列成對稱兩個。如圖7-20所示
圖7-20
9、選擇將陣列好的圓錐，將其旋轉90度。如圖7-21所示
圖7-21

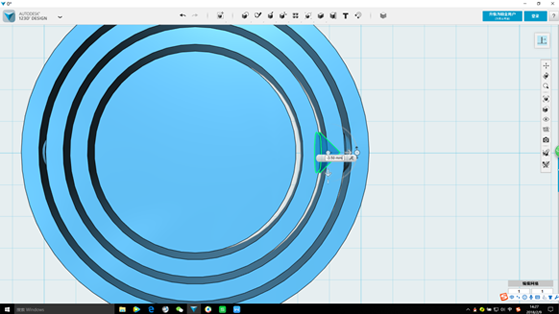

10、然後再製作內環圓錐，選中圓環內兩圓錐，按下“Ctrl+C和Ctrl+V”複製和粘貼，將圓錐移動到內圓環壁中，如圖7-22所示
圖7-22
11、同理將內圓環左邊的圓錐製作出來。如圖7-23所示
圖7-23

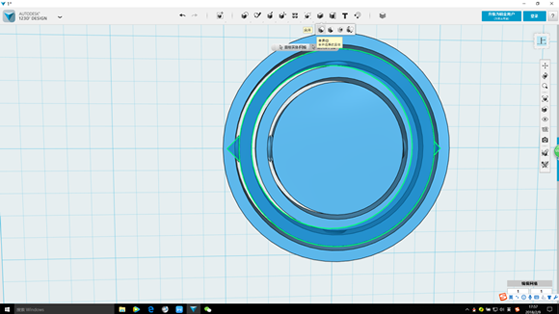

12、然後開始合併各個圓錐。首先選中內第二圓環和與其相連的兩個外部圓錐，合併在一起。如圖7-24所示
圖7-24

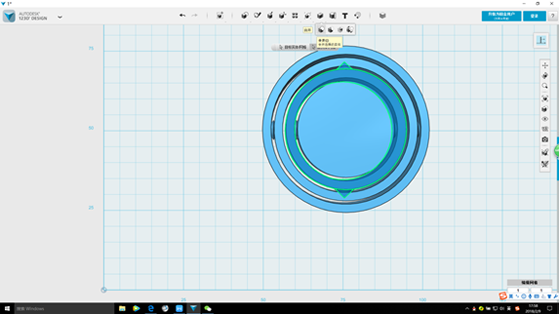

13、同理，將內第三圓環與其外部兩個相連的圓錐，合併在一起。如圖7-25所示
圖7-25
14、同理，將最裡面的圓環和其外部兩圓錐，合併在一起。如圖7-26所示
圖7-26

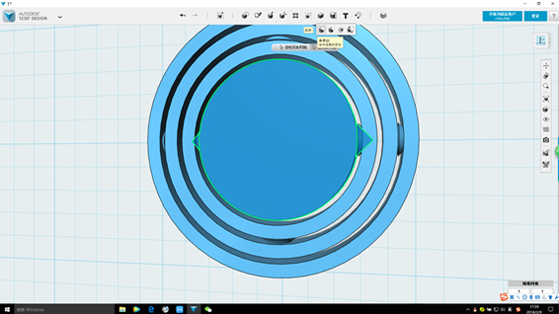

15、做完合併相加，現在做相減的。將外部圓環與其內部相連的兩圓錐合併相減。如圖7-27所示
圖7-27

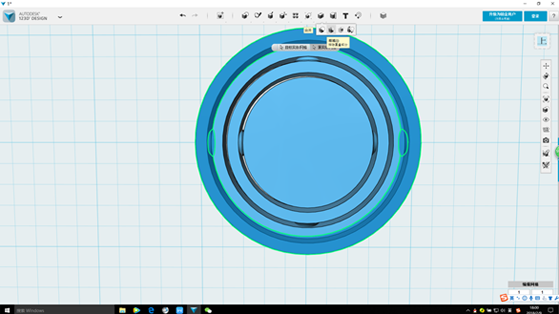

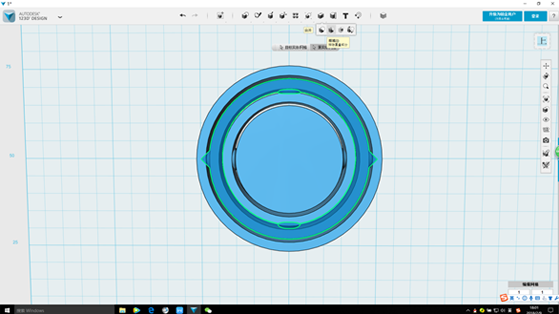

16、同理，選中內第二圓環，並把與其內相連兩圓錐合併相減。如圖7-28所示
圖7-28

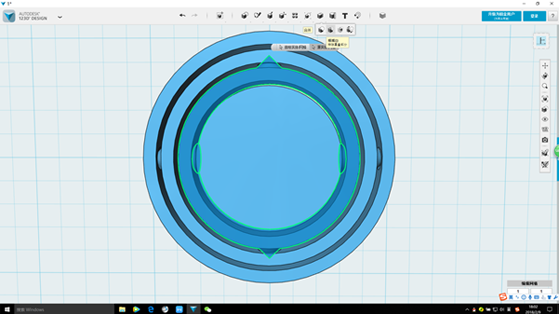

17、同理，選中內第三個圓環，並做出內第三個圓環與圓錐合併相減。如圖7-29所示D
圖7-29

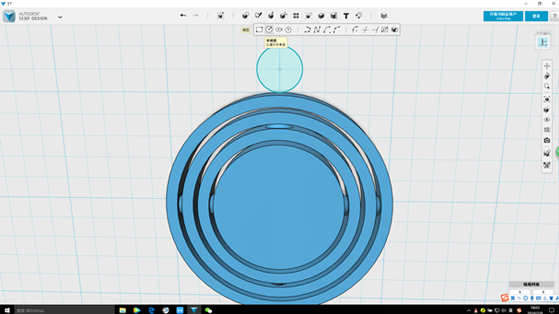

18、做完後，在圓環頂部畫一個半徑為10的圓，如圖7-30所示
圖7-30

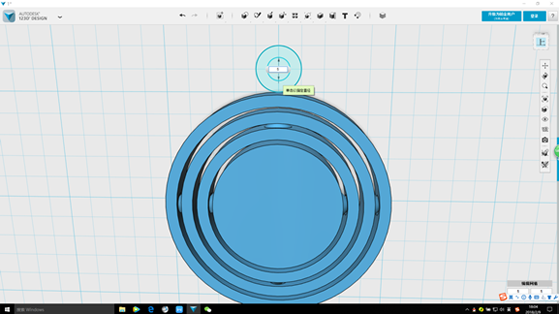

19、在圓上建立一個半徑為5，圓心與上述建立的圓一樣的同圓心圓。如圖7-31所示
圖7-31
20、點擊建立好的圓環，選擇設置內拉伸，將圓環拉伸6.5mm，如圖7-32所示
圖7-32

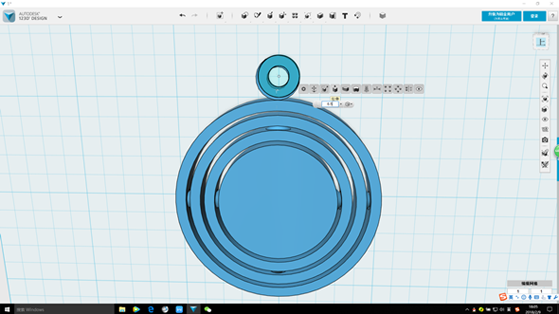

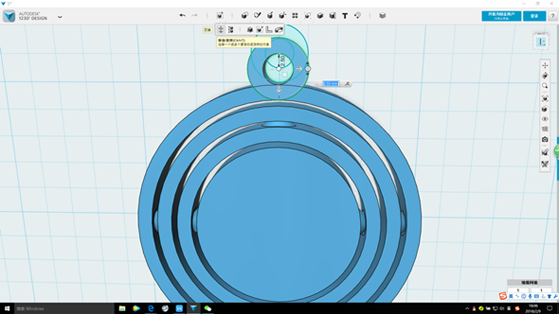

21、選中拉伸好的圓環，點擊設置內移動，將圓環下移2.5mm。如圖7-33所示
圖7-33

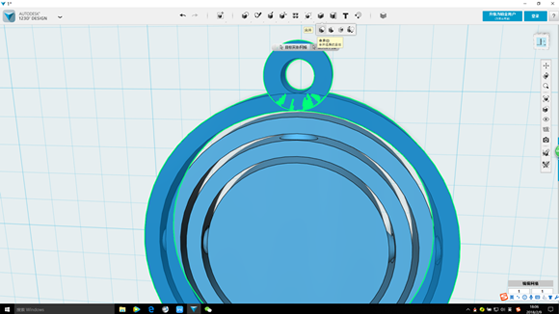

22、點擊工具列合併內的合併，並選中下圖兩結合的圓環，並點擊合併，將兩圓環合併在一起。如圖7-34所示
圖7-34

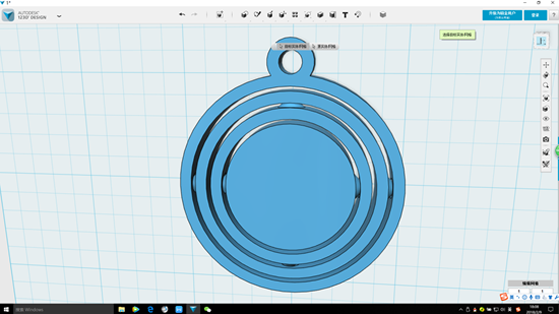

23、如下圖所示，一個創意性的陀螺儀就大體完成了。如圖7-35所示
圖7-35
7.4 陀螺儀的後期處理

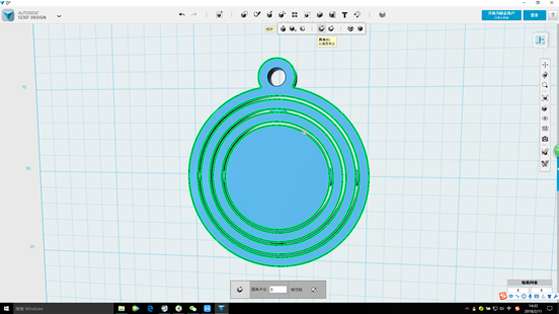

1、點擊工具列修改內圓角，將各個邊角倒成半徑為0.5mm的圓角。如圖7-36所示
圖7-36

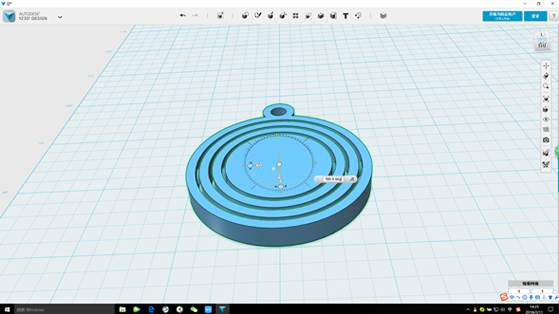

2、選中陀螺儀，點擊設置內移動，將陀螺儀旋轉180度。如圖7-37所示
圖7-37

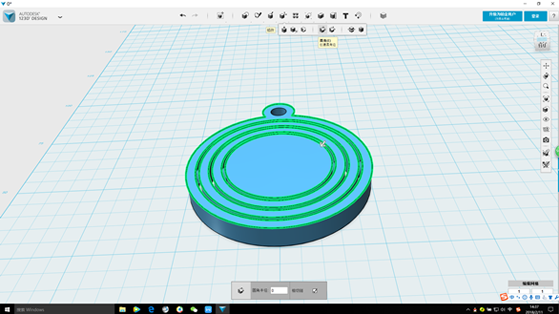

3、同第一步，將各個邊角倒成半徑為0.5mm的圓角。如圖7-38所示
這樣自己精心製作的陀螺儀就完成了，同學們可以在陀螺儀上增加自己的名字和外邊框。使陀螺儀更加炫酷。讓我們一起來動手畫出屬於自己創意陀螺吧！
